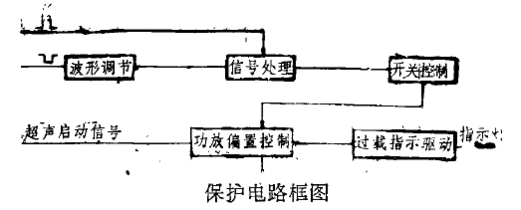

超聲波焊接機保護線路原理：超聲波焊接機保護電路采用較新的相位比較法來達到失配或過載控制以保護大功率管不被損壞。保護電路的工作原理可用圖方框圖來說明。從功放電路送來相位差為“180度” 的二個信號, 其中一個信號到波形調節器, 經波形調節后的信號與另一個功放送來的信號同時加入相位比較電路進行比較處理, 比較后的信號輸到開關控制電路, 當功放送來二信號相位差為“180 ”時, 說明功放輸出負載處在正常匹配狀態, 此時開關控制電路無信號輸出, 超聲啟動信號可以正常控制功放偏置起振工作。當功放輸出處在失配或過載情況時, ‘送來的二個信號相位差會偏離180, 只有在這種清況下, 開關控制電路才有信號輸出, 此信號加到偏置控制電路, 切斷功放偏置電路停止功放振蕩并驅動過載指示燈。
